划格法附着力试验

划格法是一种评价单涂层或多涂层涂料附着力大力简单易行的方法

标准

• ASTM  D3002  D3359
• DIN EN ISO 2409

具体方法：

• 用适当的工具在涂层上切出十字格子图形，切口直至底材
• 用毛刷沿对角方向各刷五次，使用胶带粘在切口上并拉开
• 使用一个带照明的放大镜检查格子区域

结果判定：

• ISO 等级：0/ASTM等级：5B：切口的边缘完全光滑，格子边缘没有任何的剥落
• ISO 等级：1/ASTM等级：4B：切口的相交处有小片剥落，划格区内实际破损不超过5％
• ISO 等级：2/ASTM等级：3B：切口的边缘和 / 或相交处有被剥落，其面积大于 5％，但不到 15％
• ISO 等级：3/ASTM等级：2B：切口的边缘有部分剥落或整大片剥落，及 / 或者 部分格子被整片剥落。被剥落的面积超过 15％，但不到 35％
• ISO 等级：4/ASTM等级：1B：切口的边缘大片剥落 及 / 或者 一些方格部分或全部剥落，其面积大于划格区的 35％，但不超过 65％

划格器的选择：

• BYK－Gardner 划格器有：单面多刀简易型 和 圆周多刀型，皆采用合金钢制成，寿命特长
• 刀齿间距 1 mm：  适用于漆膜厚度    <   60 μm （2 mils）
• 刀齿间距 2 mm：  适用于漆膜厚度     < 120 μm （5 mils）
• 刀齿间距 3 mm：  适用于漆膜厚度     ≥120 μm （5 mils）

型号	名称	标准	刀齿数	切刀面数	刀齿间距	六角扳手
A-5120	划格器 1 mm	DIN / ISO	6	6	1 mm（0.04英吋）	……
A-5122	划格器  2 mm	DIN / ISO	6	6	2 mm（0.08英吋）	……
A-5125	划格器 1 mm	DIN / ISO	6	1	1 mm（0.04英吋）	有
A-5126	划格器  2 mm	DIN / ISO	6	1	2 mm（0.08英吋）	有
A-5128	划格器  3 mm	DIN / ISO	6	1	3 mm（0.12英吋）	有
A-5121	划格器 1.5 mm	ASTM	11	6	1.5 mm（0.06英吋）	……
A-5123	划格器 1 mm	ASTM	11	1	1 mm（0.04英吋）	有
A-5127	划格器 1.5 mm	ASTM	11	1	1.5 mm（0.06英吋）	有

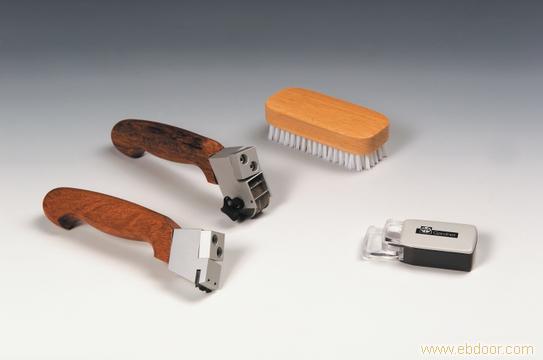

基本配置：

• 划格试验器及刀头
• 更换刀头用的六角扳手
• 小型放大镜
• 清洁用的刷子
• 塑料携带箱
